Рудник №6 ППГХО: рудничная вентиляция и водоотлив
Решения по рудничному проветриванию ствола 13К и корректировка рабочей документации насосной станции временного водоотлива на XII горизонте.
- Объект
- Рудник №6 ППГХО
- Расположение
- Забайкальский край
- Заказчик описанных работ
- ПАО «ППГХО» · АО «ВНИПИпромтехнологии»
Насосная станция временного водоотлива
В 2025 году ГПИЦ выполнил корректировку рабочей документации насосной станции временного водоотлива на XII горизонте рудника №6 ППГХО. Задача — адаптировать станцию к новому оборудованию и увязать её с существующей системой рудника.
Работа охватывала подбор и компоновку насосных агрегатов, технологическую схему, обвязку и трубопроводы, горно-строительные решения, силовое электрооборудование, электроснабжение и автоматизацию. Подготовлены чертежи, спецификации и опросные листы оборудования.
Оборудование и резервирование

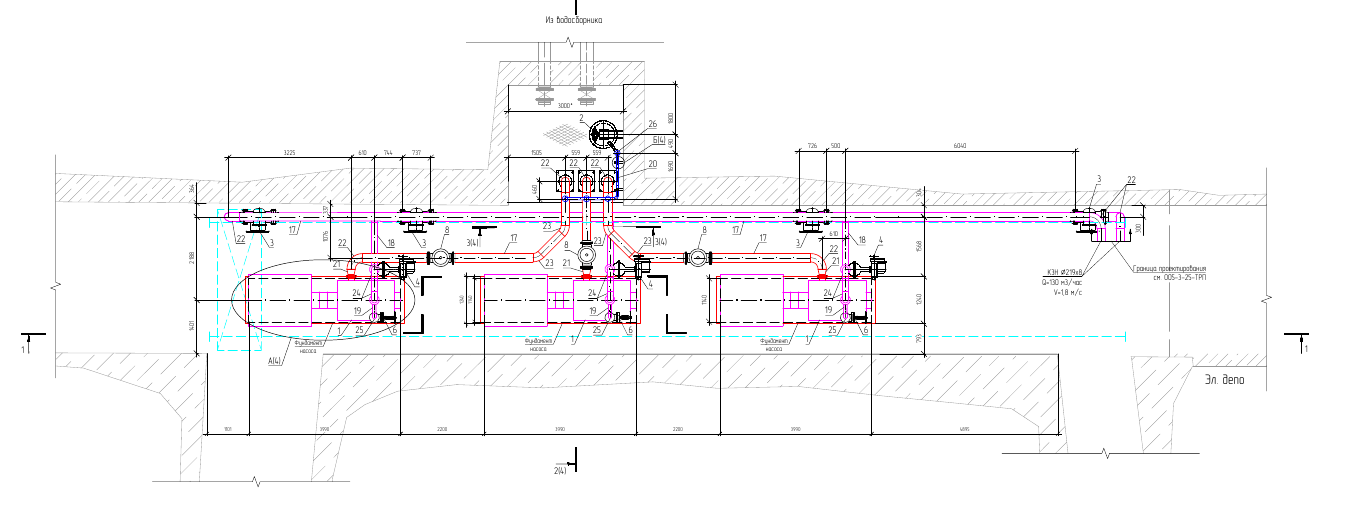

Проектные решения предусматривают три насосных агрегата производительностью 130 м³/ч с напором 750 м: один рабочий, один резервный и один ремонтный. Две напорные линии подключаются к существующей системе ствола 19РЭШ.
Согласование механотехнологии, строительства и электротехнической части в одном комплекте необходимо, чтобы оборудование, трубопроводы и системы управления соответствовали условиям насосной станции.
Рудничная вентиляция ствола 13К
Для проветривания рудника №6 на период пускового минимума ГПИЦ разработал основные технические решения главной вентиляторной установки, калориферной и вентиляционного канала у воздухоподающего ствола 13К. Принят нагнетательный способ проветривания: свежая струя поступает в горные выработки через ствол 13К, исходящая — через ствол 19РЭШ.
Исходную воздухопотребность и расчётную характеристику вентиляционной сети предоставил ВНИПИпромтехнологии. ГПИЦ уточнил аэродинамические параметры с учётом сопротивления калориферной установки и вентиляционного канала, определил расчётную и резервную рабочие точки для выбора ГВУ. При сравнении оборудования учитывались регулирование подачи, КПД, компоновка, ремонтопригодность и обслуживание.
Главная вентиляторная установка, резерв и реверс
ОТР предусматривают два осевых вентилятора главного проветривания: рабочий и резервный, с частотным регулированием. Переключающие ляды отсекают неработающий агрегат и позволяют вводить резервный при отказе рабочего. Выбран вариант размещения ГВУ под навесом.

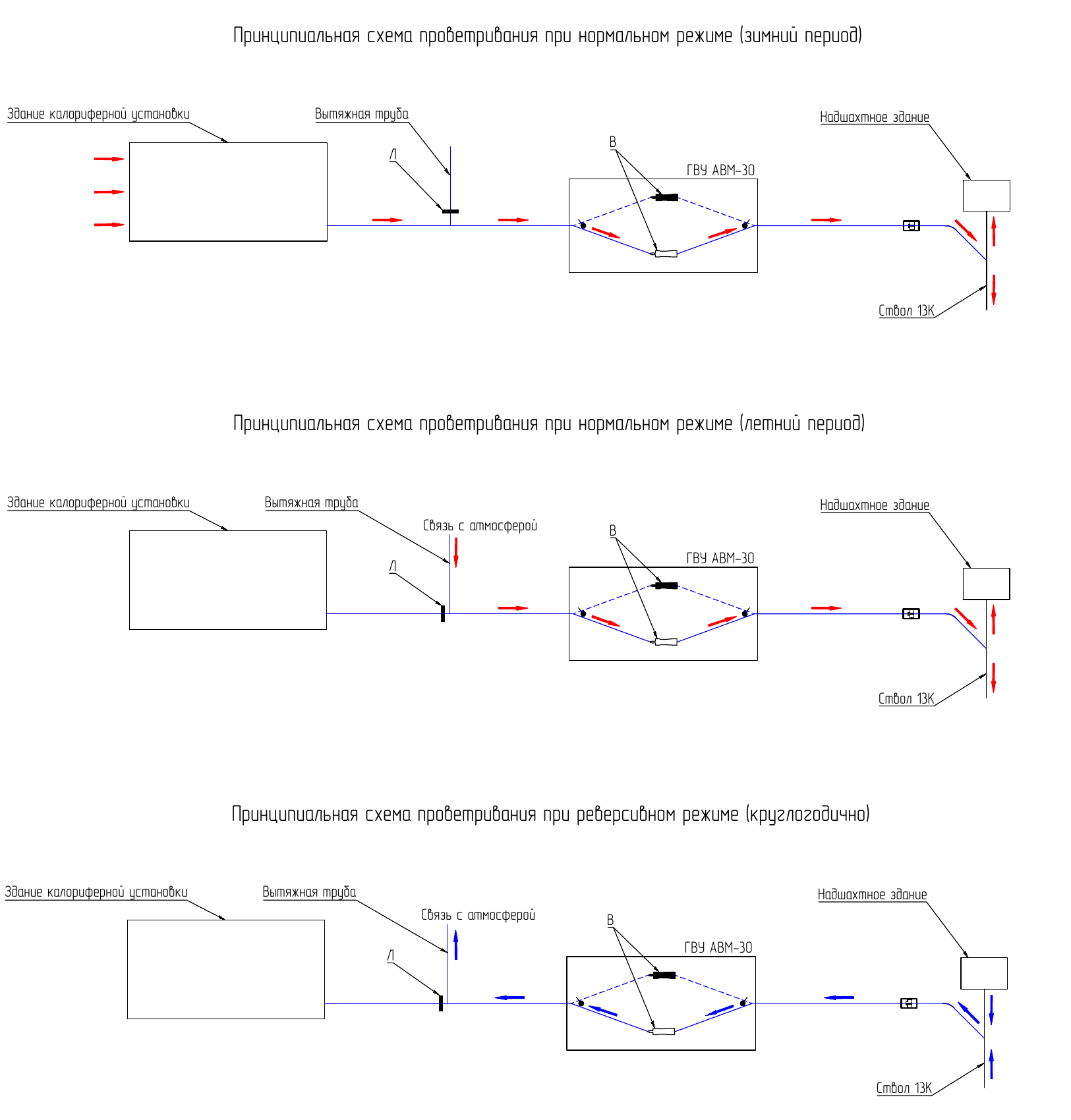

Проработаны зимний, летний и реверсивный режимы. Ляда зима/лето позволяет подавать воздух без подогрева в тёплый период и выводить исходящую струю при реверсе, минуя калориферную. Отдельная противопожарная ляда предусмотрена для перекрытия подачи воздуха в ствол.
Калориферная установка и управление комплексом
Для зимнего подогрева воздуха, подаваемого в рудник, выбраны водяные теплообменники с эксплуатационным резервом: 20 расчётных и четыре резервных. Оборудование увязано с тепловой нагрузкой, компоновкой здания, трубопроводами и обслуживанием секций.
В ОТР определены электроснабжение, согласованное управление ГВУ и калориферной, поддержание расхода и температуры воздуха, контроль состояния оборудования и передача параметров горному диспетчеру. ОТР завершены и приняты заказчиком; ПД комплекса и документация закладочного комплекса относятся к текущим работам.
Работы ГПИЦ на объекте
2025 · Выполнено
Корректировка рабочей документации на строительство насосной станции временного водоотлива на горизонте XII рудника №6
ПАО «ППГХО»
2026 · Выполнено
Основные технические решения вентиляционной и калориферной установок ствола 13К рудника №6 ППГХО.
АО «ВНИПИпромтехнологии»
ОТР завершены и приняты заказчиком
2026 · В работе
Разработка проектной документации по объекту «Освоение Аргунского и Жерловского месторождений. Строительство Рудника№6 ПАО «ППГХО», расположенного в Забайкальском крае» Здания и сооружения на период Пускового минимума. Главная вентиляторная установка, калориферная и вентиляционный канал ствола 13К»
АО «ВНИПИпромтехнологии»
ПД в работе
2026 - 2027 · В работе
Разработка проектной и рабочей документации по объекту «Освоение Аргунского и Жерловского месторождений. Строительство Рудника №6 ПАО «ППГХО», расположенного в Забайкальском крае. Закладочный комплекс. Площадка, здания и сооружения».
АО «ВНИПИпромтехнологии»
ПД в работе
