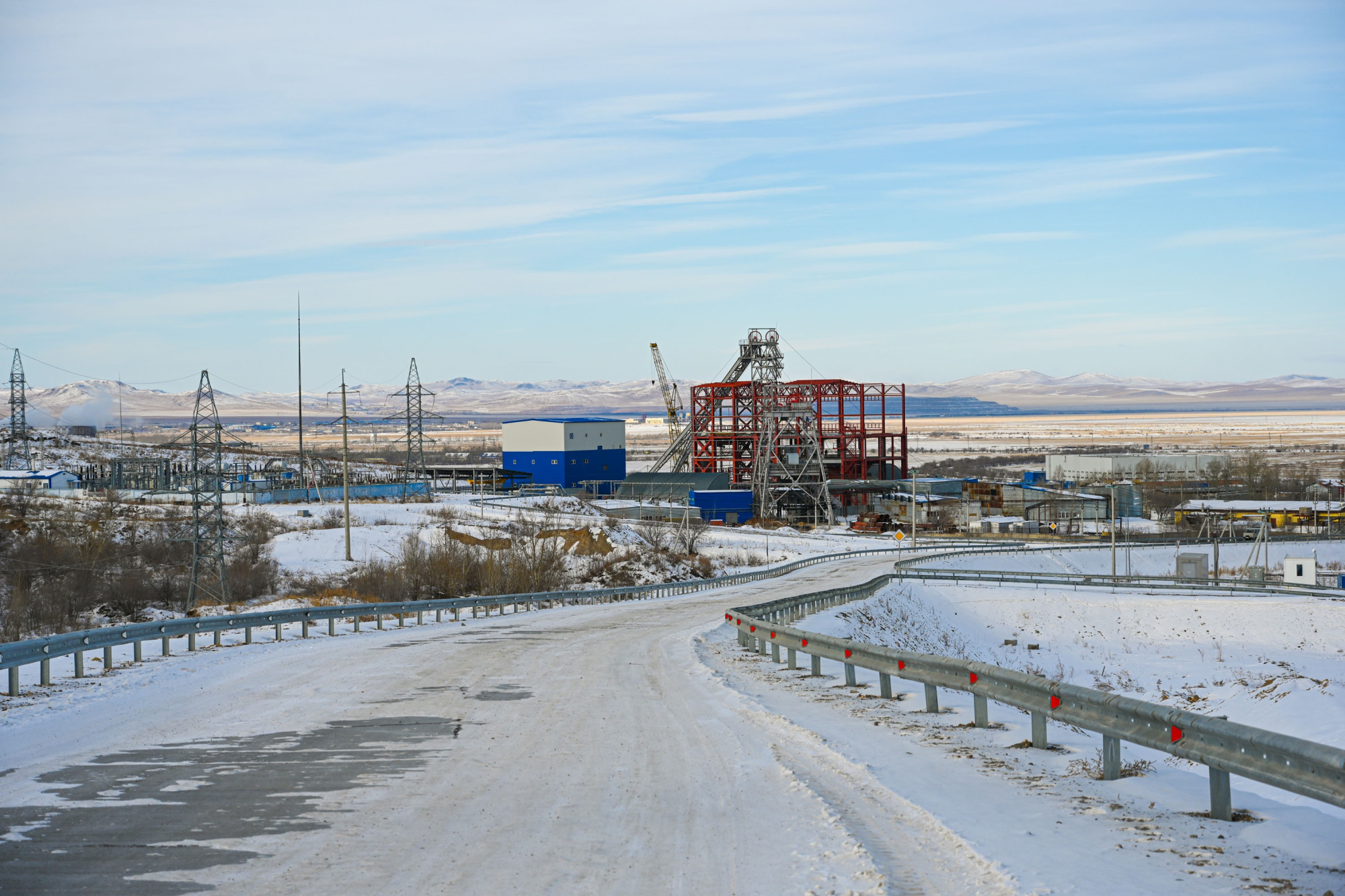

Рудник №6 ППГХО
ОТР главной вентиляторной и калориферной установок ствола 13К
Основные технические решения
О проекте →Проектирование рудничной вентиляции
Увязываем вентиляторные установки, воздухоподготовку и инженерное обеспечение комплекса с расчётными режимами проветривания рудника.
Задача заказчика
При строительстве и развитии шахт и рудников оборудование проветривания должно соответствовать расчётному количеству воздуха, необходимому для проветривания шахты (рудника), и аэродинамической характеристике вентиляционной сети. Разрабатываем решения для проектов главных (ГВУ) и вспомогательных (ВВУ) вентиляторных установок, калориферных установок и вентиляционных (подводящих) каналов. Учитываем динамику режимов проветривания по мере развития горных работ, условия резервирования вентиляционного и калориферного оборудования, правила и условия реверса воздушной струи, климат и существующую инфраструктуру. Состав работы может включать ТЭО, основные технические решения, проектную и рабочую документацию — по заданию заказчика.
Исходные данные и задание
Анализируем схему проветривания, требуемое для проветривания количество воздуха и аэродинамическую характеристику вентиляционной сети. Уточняем режимы работы, параметры действующих установок, климатические условия, источники теплоснабжения, возможности электроснабжения и ограничения площадки. Определяем границы расчётов и исходные данные вместе с заказчиком; при необходимости помогаем подготовить техническое задание.
Состав работ
- Аэродинамический подбор главных и вспомогательных вентиляторных установок: рабочие точки, диапазон регулирования и изменение аэродинамического сопротивления вентиляционной сети рудника (шахты).
- Сравнение вентиляторного оборудования и компоновок, частотное регулирование, рабочие и резервные агрегаты, переключающие ляды и режим реверсирования.
- Подогрев воздуха, подаваемого в рудник: выбор калориферов и воздухонагревательных установок, увязка тепловой нагрузки, теплоносителя и эксплуатационного резерва.
- На стадии ТЭО — сравнение источников теплоснабжения, капитальных и эксплуатационных затрат по сопоставимым вариантам.
- Компоновка вентиляторных установок и воздухоподающего тракта, здания и сооружения, вентиляционные каналы и доступ для обслуживания.
- Электроснабжение, автоматизация, контроль подачи и температуры воздуха, состояния оборудования и передача параметров диспетчеру.
Результат
Заказчик получает согласованные решения по вентиляторному оборудованию, воздухоподготовке, конструкциям и инженерным системам в пределах порученного этапа. Для ствола 13К рудника №6 ППГХО завершены и приняты ОТР комплекса ГВУ с калориферной. На Джеруе выполнено ТЭО со сравнением девяти вариантов проветривания с разными ГВУ и системами воздухоподготовки, а для «Интернационального» — предпроектные проработки для размещения пяти вспомогательных вентиляторных установок. Эти работы показывают разные условия и стадии проектирования системы вентиляции подземных рудников.
Примеры выполненных работ
Джеруй, Кыргызстан
ТЭО главной вентиляторной и воздухонагревательной установок
Технико-экономическое обоснование
О проекте →2023 · Выполнено
Рудник «Интернациональный»
АК «АЛРОСА» (ПАО)
Выполнение предпроектных проработок по объекту: Рудник "Интернациональный». Поверхностный комплекс. Блок вспомогательных служб. Вспомогательные вентиляторные установки калориферной
Состав работ →Обсудим вашу инженерную задачу
Расскажите об объекте и требуемом результате. Подготовленное техническое задание можно направить на общую почту. Если технического задания пока нет, поможем его подготовить.
