Яковлевский ГОК: крепление выработок главного водоотлива
Рабочая документация крепления водосборников, ходков, ниш и сопряжений комплекса главного водоотлива ствола №3 на горизонте −425 м.
- Объект
- Яковлевский ГОК, ствол №3
- Расположение
- пгт. Яковлево, Белгородская область
- Заказчик описанных работ
- ООО «Яковлевский ГОК»
Актуализация крепления подземного комплекса
Для ООО «Яковлевский ГОК» ГПИЦ актуализировал рабочую документацию крепления комплекса выработок главного водоотлива ствола №3. Задача состояла в приведении конструктивных решений к действующему регламенту крепления предприятия с оптимизацией материалов и объёмов работ.
В комплект вошли водосборники, заезды и ходки, ниши, всасывающие каналы и коллектор. Для каждого участка показаны сечения выработок в проходке и в свету, положение крепи, бетонных элементов и сопряжения с соседними выработками.
Крепь с учётом трещиноватости и водопроявлений
По исходным геологическим данным участок сложен слабо выветрелыми плагиогранитами, разбитыми системой крутопадающих тектонических трещин. Отмечены водопроявления в виде капежа и непрерывных струй. Эти условия учтены в документации вместе с назначением и геометрией выработок.
В принятых сечениях предусмотрены анкеры СПА, стальная сетка и торкрет-бетон. На чертежах заданы расположение анкеров, толщины покрытий и бетонных конструкций. Для ходков и участков сопряжений проработаны ступени, опорные тумбы под трубы и другие связанные элементы, необходимые для размещения коммуникаций и обслуживания комплекса.
Конструкции коллектора и результат работы

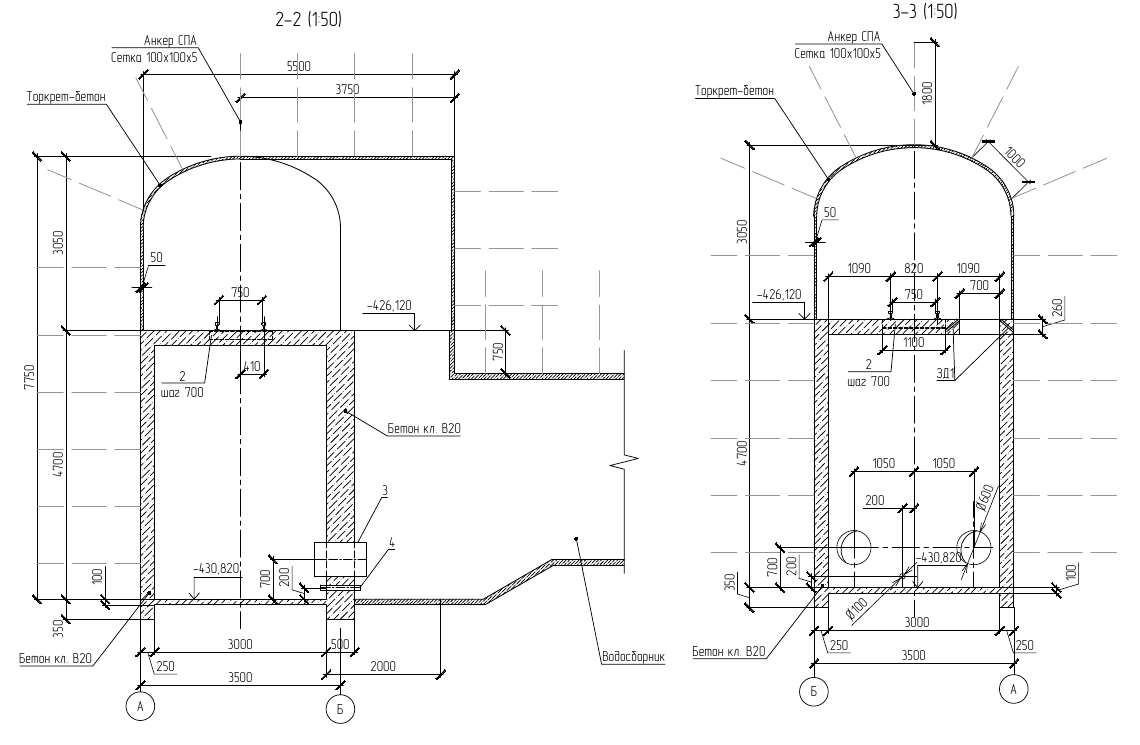

Отдельными чертежами проработаны планы и разрезы коллектора, опалубка, развёртки стен и схемы армирования днища, стен и перекрытия. Показаны проходы и отверстия, закладные детали, узлы и спецификации арматурных элементов.
Завершённый в 2024 году результат — комплект рабочей документации марки ГПР с ведомостью объёмов работ и расхода материалов. Он связывает геометрию подземных выработок, решения крепления и бетонные конструкции в единый набор чертежей для выполнения горнопроходческих работ.
Работы ГПИЦ на объекте
2024 · Выполнено
Актуализация рабочей документации крепления комплекса выработок главного водоотлива ствола № 3
ООО «Яковлевский ГОК»
